Камень пустотелый 390х190х188 мм: 690 шт/час
-
Плитка тротуарная 200х100 мм кв. м: 75 м2/час
-
Камень бордюрный 1000×300×150 мм: 140 шт/час
- Установленная мощность: 70,5 кВт
- Масса: 14 470 кг
- Длина: 13 м
- Ширина: 7 м
- Высота: 8 м
- Режим работы: автоматический
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

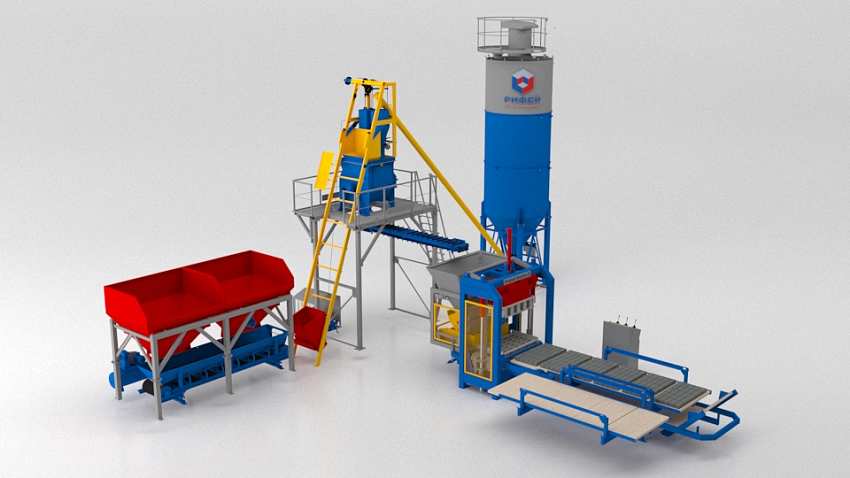

Универсальный Комплекс Рифей-Буран-Бетон 25 состоит из автоматизированного формующего блока, вибропресса Рифей-Буран и бетонного завода Рифей-Бетон-25. Предназначен для производства мелкоштучных вибропрессованных изделий и (или) товарного (жидкого) бетона или раствора.
Позволяет производить все известные марки товарного бетона и полусухую жесткую смесь для изготовления вибропрессованных блоков, тротуарной плитки, кирпича и метровых дорожных бордюров и поребриков.
СОСТАВ И СХЕМА
Бетонный завод состоит из эстакады на которой установлен бетоносмеситель СГ-750, с верху него установлены дозаторы воды и цемента. Дозатор заполнителя представляет из себя два бункера по 5 м3 каждый с взвешивающим и подающим транспортерами в скип. Силос цемента (доп. опция) или растариватель биг-бегов (опция). Транспортер шнековый для подачи цемента идет в комплекте. Пульт управления заводом может устанавливаться в любом удобном месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Буран с модулем подачи поддонов.
Название & Состав
Цена
Вибропресс Рифей-Буран
1. Формующий блок Рифей Буран:
- Автоматический вибропресс Рифей Буран
- Автоматический пульт управления
- Маслостанция
- Пуансон матрица - 1 комплект
- Поддон технологический - 12 шт
2. Стеллажный модуль подачи поддонов:
- Модуль подачи поддонов
- Рольганг
- Траверса
- Стеллаж - 1 шт
с учетом НДС 20%
Рифей-Бетон-25
1. Бетоносмеситель СГ 750-С
2. Подъемник скиповый ПС-600 (привод - лебедка)
3. Дозатор заполнителя ДЗ-15 (два бункера по 7,5м3 каждый)
4. Цементный дозатор ДЦ-200
5. Водный дозатор ДВ-150
6. Пульт управления системой ПУ-А
7. Конвейер шнековый КВ-6 метров.
8. Водный насос
9.Эстакада
10. Компрессор Remeza
11. Монтажно-сборочный комплект метизов
12. Паспорт. Руководство по эксплуатации.
с учетом НДС 20%
Конвейер ленточный выкатной КЛ-500-5,0-В
1. Опора конвейера (в сложенном положении)
2. Конвейер ленточный
3. Воронка приемная
4. Отбойник
5. Цепь приводная
6. Паспорт. Руководство по эксплуатации
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Подъёмник (Снижатель) бесстеллажный
1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)
2. Пульт управления (опция)
3. Установка насосная/маслостанция (опция)с учетом НДС 20%
Автоматическая система пакетирования "ПК"
1. Пакетировщик
2. Установка насосная пакетировщика
3. Модуль подачи паллет с магазином паллет (товарных поддонов)
4. Пульт управления
5. Рольганг
6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 609 000р.
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Дозатор хим добавок ДП-60
1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации
с учетом НДС 20%
Пульт ПУ-БЗ
Пылевлагозащищеный корпус пульта управления и силового щита;
Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;
Сенсорная панель оператора Weintek;
Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;
Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;
Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;
Руководство по эксплуатации.
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
товарный бетон - до 25 м3 бетона в час
камней пустотелых 390х190х188 мм - до 690 шт./час
камней перегородочных 120мм - до 1035 шт./час
камней бортовых БР 100.30.15 - до 140 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - до 75 м2
Размеры поддона для формования 1150х650х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-750-С объем бетоносмесителя по загрузке 0,75 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 15 м³
Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 200
-дозатор воды - 150
Установленная мощность - 70,5 кВт
Режим работы – автоматический/полуавтоматический
Обслуживающий персонал – 2-4
Условия эксплуатации при температуре окружающей среды +5...+45
Габаритные размеры:
Длина (без учета силоса) - 13 000 мм
Ширина – 7 000 мм
Высота (без силоса) – 8 000 мм
Масса (без силоса) – 14 470 кг
Привод затвора пневматический
Компрессор Abac
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
План фундамента
